Высоковольтные источники питания постоянного тока
Высоковольтные источники питания постоянного тока
Высоковольтные источники питания AC to DC - это специализированные устройства, преобразующие стандартный входной сигнал сети переменного тока в точно контролируемое и регулируемое высокое напряжение постоянного тока. Типичный уровень напряжения высоковольтных источников питания составляет от 1000 В до десятков или сотен кВ в одном устройстве.
TWINTEX стремится обеспечить доступные по цене высоковольтные источники питания переменного и постоянного тока с высокой стабильностью и надежностью. Мы разработали наши высоковольтные источники питания постоянного тока сверхвысокого напряжения (200 кВ) и высокой мощности (50 кВт), которые требуют более сложных конструктивных решений. Наши высоковольтные источники питания постоянного тока могут использоваться как в лабораторных, так и в промышленных целях, включая исследования в области физики высоких энергий, испытания на пробой изоляции, испытания полупроводников, зарядку/реформирование высоковольтных конденсаторов, автоматическое испытательное оборудование (ATE).
Мы предлагаем широкий ассортимент высоковольтных источников питания постоянного тока как стандартных конфигураций, так и нестандартных решений. Наши высоковольтные источники питания постоянного тока делятся на три категории:
- Модуль высоковольтного источника питания постоянного тока
Выход положительной полярности
Выход отрицательной полярности
Номинальная мощность 30 Вт-100 Вт
Номинальное напряжение от 1 кВ до 10 кВ
Удаленное программирование и мониторинг

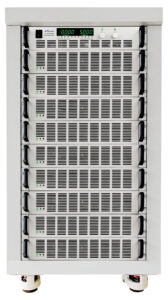

- Источник питания постоянного тока высокого напряжения для монтажа в стойку
Выход положительной полярности
Выход отрицательной полярности
Номинальная мощность 600 Вт-8 кВт
Номинальное напряжение от 1 кВ до 50 кВ у серии PCH, от 10 кВ до 200 кВ у серии HV
Удаленное программирование и мониторинг
Работа с постоянным напряжением или постоянным током
- Пользовательский высокий источник питания постоянного напряжения
Выход положительной полярности
Выход отрицательной полярности
Выход двойной полярности, но не реверсивный
Номинальная мощность до 50 кВт
Номинальное напряжение от 1 кВ до 200 кВ
Наши высоковольтные источники питания постоянного тока могут быть заказаны как с фиксированной положительной, так и с фиксированной отрицательной полярностью. Суффикс P или N в номере модели указывает на полярность выхода. У нас есть гибкие решения для решения ваших конкретных задач тестирования. Пожалуйста, свяжитесь с нашим отделом продаж и поделитесь подробностями о ваших требованиях к испытаниям.
Пусть весь мир узнает о компании Twintex
Запрос сейчас
Приложение
Часто задаваемые вопросы
Источник питания постоянного тока должен подавать напряжение и ток в режиме постоянного напряжения (CV) или постоянного тока (CC) в пределах номинального выходного диапазона. Такая рабочая характеристика называется автоматическим перекрестным типом постоянного напряжения/постоянного тока. Это позволяет осуществлять непрерывный переход из режима постоянного тока в режим постоянного напряжения в зависимости от изменения нагрузки. Точка пересечения режимов постоянного напряжения и постоянного тока называется точкой перекрещивания. На рисунке ниже показана зависимость между точкой пересечения и нагрузкой.
В режиме CV обеспечивается регулируемое выходное напряжение. Выходное напряжение остается постоянным при увеличении нагрузки, в то время как выходной ток изменяется в ответ на изменение нагрузки, вплоть до достижения текущей точки ограничения тока. В этот момент выходной ток становится постоянным, а выходное напряжение падает пропорционально дальнейшему увеличению нагрузки.
Аналогично, в режиме CC переход из режима CC в режим CV происходит автоматически при снижении нагрузки. Обеспечивается регулируемый выходной ток. Выходной ток остается постоянным при уменьшении нагрузки, в то время как выходное напряжение изменяется в зависимости от изменения нагрузки.
Источник питания с режимами CV и CC может работать только в одном режиме в зависимости от ситуации с нагрузкой. Источник питания работает в режиме CV, когда фактическая нагрузка превышает заданную мощность; и в режиме CC, когда фактическая нагрузка ниже заданной мощности.
Когда источник питания подключен к большой емкостной нагрузке, это всегда приводит к увеличению выходного напряжения в источнике питания. Выходное напряжение может быстро увеличиться до точки защиты от перенапряжения. Оно также может медленно снижаться при уменьшении выходного напряжения.
Чтобы решить эту проблему, подключите параллельно выходным клеммам источника питания силовой резистор, а между выходными клеммами и нагрузкой последовательно подключите диод.
Если к источнику питания подключена индуктивная нагрузка, то при включении или выключении источника питания, а также при предварительной настройке выходного напряжения она будет вызывать индукционную электродвижущую силу обратной полярности. Импульсный шум, вызванный индуктивной нагрузкой, также будет влиять на работу источника питания, особенно если импульсный шум имеет ту же полярность, что и выходной сигнал источника питания.
Во избежание повреждений источника питания подключите диод последовательно между выходными клеммами источника питания и нагрузкой; в то же время параллельно нагрузке подключите резистор и конденсатор, чтобы создать цепь R-C snubbed, которая значительно сдержит генерацию шума.
При использовании блока питания для зарядки аккумулятора, например, аккумулятора или никель-металлогидридного аккумулятора, рекомендуемая мера защиты - подключение диода между блоком питания и аккумулятором. Когда выходной электролитический конденсатор источника питания заряжается, подключение нагрузки (батареи) может вызвать искрение. Это нормально. После того как напряжение на них сравняется, искры исчезнут.
Даже если пиковый ток импульсной нагрузки, такой как двигатель, лампа, модуль DC-DC или DC-AC-преобразователя, не превышает номинальный ток источника питания, он также вызовет падение напряжения или нестабильность на выходе.
Основное решение - последовательное подключение индуктора между источником питания и нагрузкой. Или выбрать источник питания с большим номинальным током.
Если импульсная цепь имеет малую длительность импульса или низкий пиковый ток, другим решением будет подключение конденсатора с большой емкостью. Ориентир для выбора емкости таков: емкость 1000 мкФ для тока 1 А.
Если источник питания подключен к нагрузке, которая вызывает ток обратной полярности на выходе источника питания, выходное напряжение увеличится, поскольку источник питания не сможет поглотить ток обратной полярности от нагрузки.
Решением является последовательное подключение диода между выходной клеммой и нагрузкой; в то же время параллельно нагрузке подключите разрядный резистор для поглощения тока обратной полярности. Если ток обратной полярности является пиковым всплеском, подключите большой электролитический конденсатор параллельно к двум концам нагрузки.
